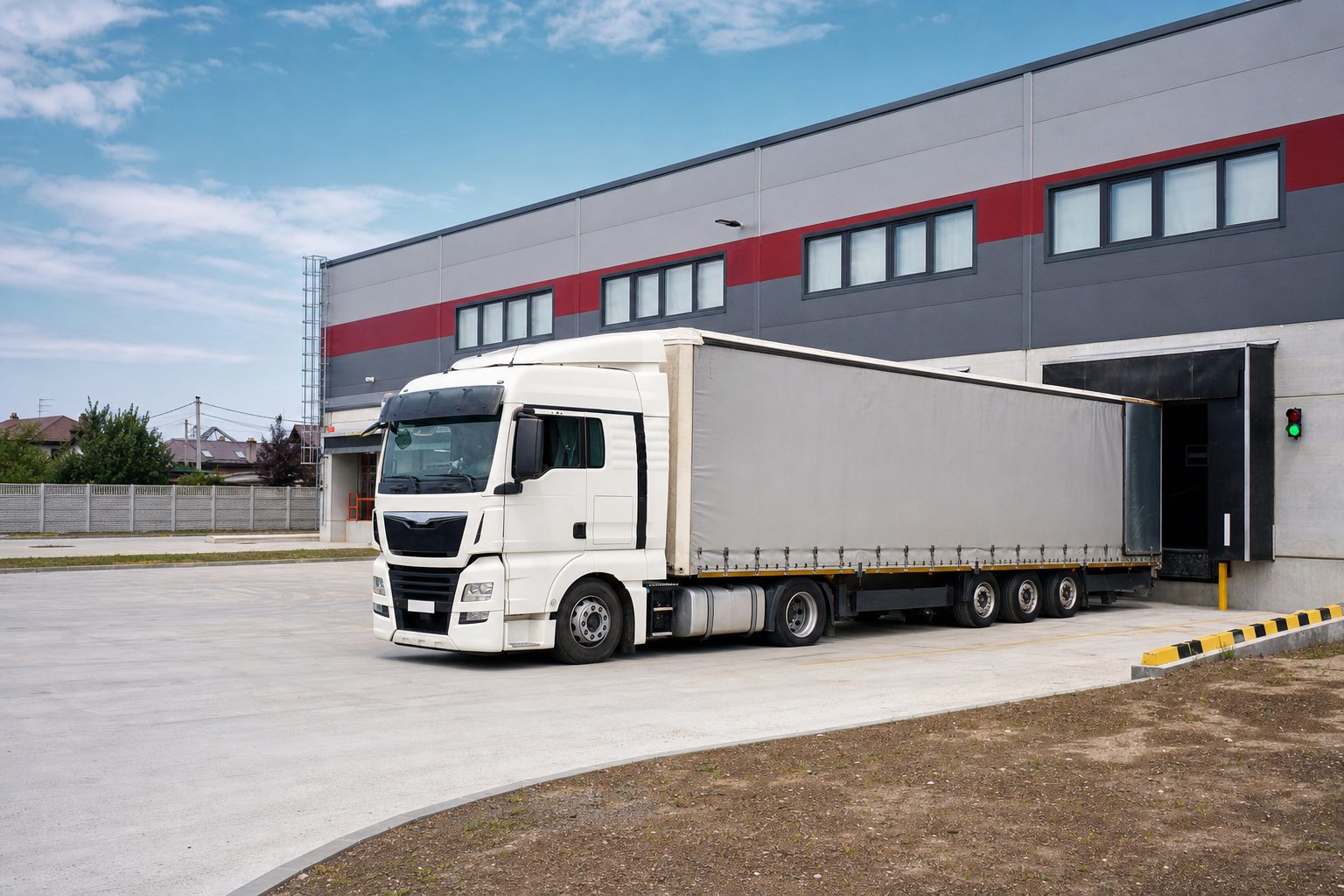

Spațiul de manevră necesar în fața unui doc nu poate fi stabilit corect doar printr-o valoare generică. El depinde de vehiculul de proiect, unghiul de acces, lățimea curții, poziția porții, obstacole, circulația în ambele sensuri și modul în care camionul trebuie să se alinieze cu spatele la doc.
De ce nu este suficientă regula de 32–35 de metri
O astfel de distanță poate fi un reper pentru o configurație preliminară, dar nu dovedește că toate vehiculele vor putea manevra. Un ansamblu articulat, un tren rutier și un camion rigid descriu traiectorii diferite. Chiar și două semiremorci de aceeași lungime pot avea ampatamente și console diferite.
În plus, distanța măsurată perpendicular pe fațadă nu spune nimic despre accesul prin poartă, curbele parcurse înaintea docului sau existența vehiculelor parcate.
Factorii care trebuie analizați
- lungimea totală și ampatamentul vehiculului;
- poziția axelor și unghiul maxim de bracare;
- lățimea căii de acces;
- orientarea docului față de traseul de intrare;
- porți, garduri, stâlpi, borduri și clădiri;
- sensuri unice sau trafic în ambele sensuri;
- zone pietonale și circulația motostivuitoarelor;
- spațiul ocupat de vehiculele care așteaptă.
Ce este analiza swept path
Analiza swept path simulează suprafața ocupată de vehicul și de părțile sale exterioare în timpul unei manevre. Se folosește un model cu dimensiuni și caracteristici apropiate vehiculului real, apoi se verifică intrarea, rotirea, alinierea la doc și ieșirea.
Simularea poate evidenția probleme care nu sunt vizibile pe o schiță simplă: roți care urcă pe bordură, cabina care se apropie prea mult de un obstacol, semiremorca ce intersectează un doc vecin sau necesitatea mai multor corecții înainte–înapoi.
Doc perpendicular sau în unghi
Docurile perpendiculare pe fațadă folosesc eficient lungimea frontului clădirii, dar pot necesita o curte mai adâncă. Docurile amplasate în unghi pot facilita manevra într-un anumit sens de circulație, însă ocupă mai mult front de fațadă și trebuie analizate împreună cu traseul general.
Alegerea unghiului nu se face izolat. Trebuie verificată și poziția ușii, a rampei, a burdufului și a ghidajelor de roți.
Siguranța circulației
O curte în care camionul încape doar la limită poate funcționa slab în exploatarea reală. Șoferii au niveluri diferite de experiență, vizibilitatea se schimbă noaptea sau pe ploaie, iar zăpada și vehiculele parcate reduc spațiul disponibil.
Proiectul ar trebui să prevadă:
- marcaje vizibile și ghidaje;
- separarea pietonilor de vehicule;
- zone de așteptare care nu blochează manevra;
- protecția colțurilor și echipamentelor;
- iluminarea și semnalizarea docurilor;
- vizibilitate suficientă la intrare și ieșire.
Ce trebuie transmis proiectantului
- Planul curții cu toate obstacolele.
- Poziția și lățimea porții.
- Vehiculul cel mai lung și vehiculul cel mai dificil de manevrat.
- Fluxul zilnic și sensurile de circulație.
- Pozițiile de așteptare și parcare.
- Numărul de docuri care trebuie utilizate simultan.
Pentru gabaritele vehiculelor, vezi și Dimensiunile camioanelor și proiectarea docurilor.
