Usi rezistente la foc Univer
Usile rezistente la foc din gama Univer , produse de compania italiana Ninz, sunt destinate instalarii la interior, fiind rezistente la temperaturi inalte si fum.
Usile rezistente la foc Univer :
- sunt prevazute cu un pachet izolator din vata minerala, cu diferite cadre si accesorii, in functie de tipul de utilizare si de aplicatii;
- sunt realizate din metal, sunt galvanizate si vopsite in culori din gama RAL, cadrul instalat pe toate cele patru laturi facandu-le reversibile pentru deschiderea pe dreapta sau pe stanga;
- sunt usi ce se disting prin calitatea materialelor si a proceselor de productie utilizate la fabricarea lor, prin functionalitate si prin conformitatea cu standardele internationale in vigoare.
Usile rezistente la foc Univer sunt disponibile la MCA in 2 variante in functie de clasa de rezistenta la foc:
- EI2 60 (standard EN 1634-1) - cu o foaie (1 canat) sau doua foi de usa;
- EI2 90 (standard EN 1634-1) - cu o foaie (1 canat) sau doua foi de usa.
Structura - elemente standard:
- foaie de usa
- fabricata din tabla de tip „Sendzimir” prelucrata la cald, presata pliata si electro sudata;
- armata intern cu profile din otel galvanizat la cald;
- izolata termic cu vata minerala tratata;
- prevazuta cu suporturi interioare.
|
foaie de usa |
- cadru pentru usa
- fabricat din tabla de tip „Sendzimir” prelucrata la cald, presata pliata si electro sudata;
- prevazut cu sisteme pentru etansare termica si expansiune;
- potrivit pentru ancore destinate suruburilor de fixare sau celor de dilatare;
- include rulou detasabil pentru aplicarea pe pardoseli finisate;
- include prag detasabil pentru instalarea fara prag (cu exceptia usilor cu cerinte speciale de mediu);
- include placi din plastic negru pentru suruburi de blocare si de siguranta;
- cadrele de usa sunt asamblate pentru usile cu o singura foaie, pentru cele cu doua foi fiind necesara asamblare.
|

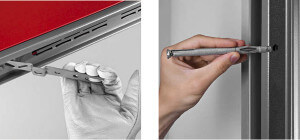

Instalarea cu ancore sau fixarea șuruburilor de expansiune

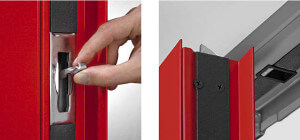

Detasarea pragului |
- sistem de izolare termo-expansiva
- montat pe profilele verticale si centrale ale usii cu doi foi;
- destinat montarii la fata locului, pe traversa superioara a cadrului.
- balamale
- balamale cu 3 aripi pentru fiecare foaie de usa;
- o balama este prevazuta cu suruburi pentru reglarea verticala a foii de usa, marcata CE conform EN 1935, clasificata pentru o incarcatura de pana la 160 kg, cu durabilitate de 200.000 de cicluri si potrivita pentru utilizarea la usi de incendiu;
- o balama are resort cu auto-inchidere.
|

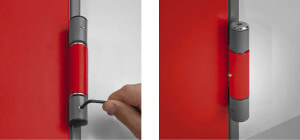

Balama cu bile, balamale cu arc |
- suruburi de siguranta
- pozitionate pe marginea laterala a balamalei;
- mecanism de blocare
- reversibil, cu surub si blocare centrala;
- detine marcajul CE, in conformitate cu standardul EN 12209;
- combinat cu cheie brevetata.
|

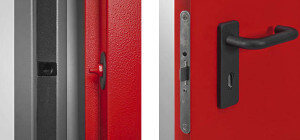

Șurub de siguranță, mecanism de blocare, mâner |
- maner
- rezistent la foc, negru, cu miez de otel;
- prevazut cu tabla de instalare din otel cu orificiu pentru cilindru;
- prevazut cu suruburi de fixare si cheie brevetata.
- regulator de inchidere
- destinat usilor cu doua foi pentru a asigura secventa de inchidere corecta;
- prevazut cu marcajul CE in conformitate cu standardul EN 1158.
|
Regulator de închidere (doar cu uși cu două foi) |
- mecanism de inchidere pentru foaia de usa inactiva
- disponibila cu comanda pentru deblocare;
- sistem de cuplare superior pentru foile de usa inactive
- dispozitiv activat de blocare a foii inactive de usa;
- echipat cu caseta superioara din plastic negru, cu role de otel.
|

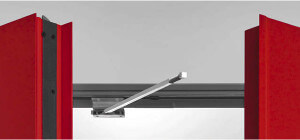

Sistem de inchidere superior pentru foaia de usa inactiva |
- sistem de cuplare inferior pentru foile de usa inactive
- prevazut cu tija verticala cu punct de otel, care se introduce in cutia inferioara;
- dispune de captusire de podea, iar captatorul de podea este montat pe podea, fiind realizat din plastic negru (pentru usile fara prag);
- prevazut cu placuta de prindere din plastic negru cu role de otel (pentru usile cu prag).
|

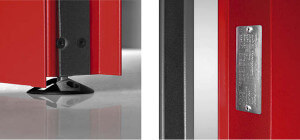

Sistem de inchidere inferior pentru foaia de usa inactiva |
Usile rezistente la foc Univer - finisaje:
- sunt complet galvanizate (inclusiv piesele „ascunse”);
- sunt fabricate din tabla de tip „Sendzimir”, prelucrata la cald; au protectie la coroziune, inclusiv de-a lungul marginilor taiate ale
- foilor metalice;
sunt vopsite cu pulberi termoizolante epoxi-poliester intr-un cuptor de 180° C;
- culoarea standard este turcoaz pastel, cu un ton mai deschis pentru foaia de usa si mai inchis pentru cadru;
- au un strat substantial de vopsea (70 microni plus);
- au rezistenta optima la coroziune demonstrata de un test la 500 de ore de ceata;
- nu sunt afectate de schimbarile climatice severe, fapt demonstrat de supravegherea pe parcursul a 2000 de ore cu cicluri cuprinse intre + 60° pana la -10°, la 75% umiditate;
- au finisaje de inalta calitate si estetica;
- sunt personalizate cu vopsea structurata anti-zgarieturi si efect „piele de portocala”;
- sunt personalizabile cu o gama extinsa de culori din gama RAL.
Usile rezistente la foc Univer - functionalitate:
- sunt caracterizate de reversabilitate, cu exceptia cazului in care sunt combinate cu anumite accesorii optionale;
- nu este necesara indicarea directiei de deschidere a usii;
- pentru fiecare usa in parte exista multiple metode de instalare;
- pot fi folosite cu ancore, cu mortar de fixare si cu suruburi de dilatare.
Usile rezistente la foc Univer - conformitate cu standardele in vigoare:
- sunt testate in cadrul fabricii Ninz cu echipament special de testare;
- sunt testate la foc in conformitate cu standardele UNI 9723 si EN 1634-1;
- accesoriile pentru usi marcate CE au fost studiate si dimensionate pentru a indeplini cerintele europene standard;
- materialele si metodele de fabricatie sunt selectate atent;
- produsele sunt testate strict pentru conformitatea cu standardele tehnice declarate;
- siguranta in ceea ce priveste functionarea absoluta in timp;
- produsele sunt livrate cu documentatia ceruta de reglementarile in vigoare.
Usile rezistente la foc Univer sunt fabricate in facilitati moderne si functionale care utilizeaza cele mai noi tehnologii pentru a mentine un nivel ridicat de calitate si o uniformitate perfecta a produselor.
